大好評の「プリマヴェーラ」シリーズから新商品が登場！自由な設計、自由な仕上げ材を選択可能。安心の30年保証。

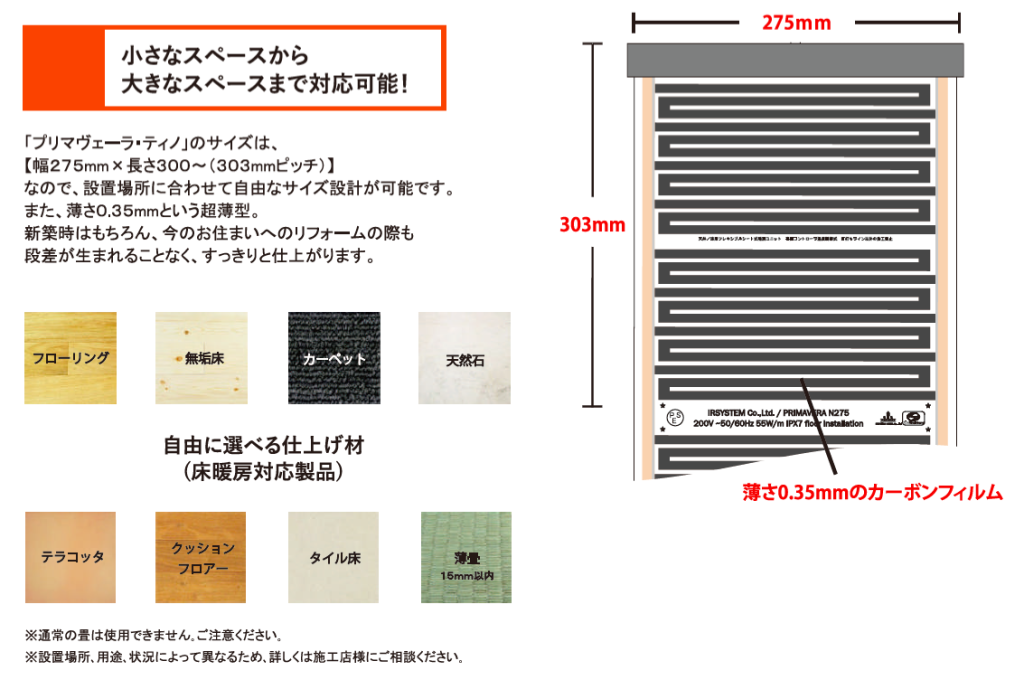

自由な設計、自由な仕上げ材

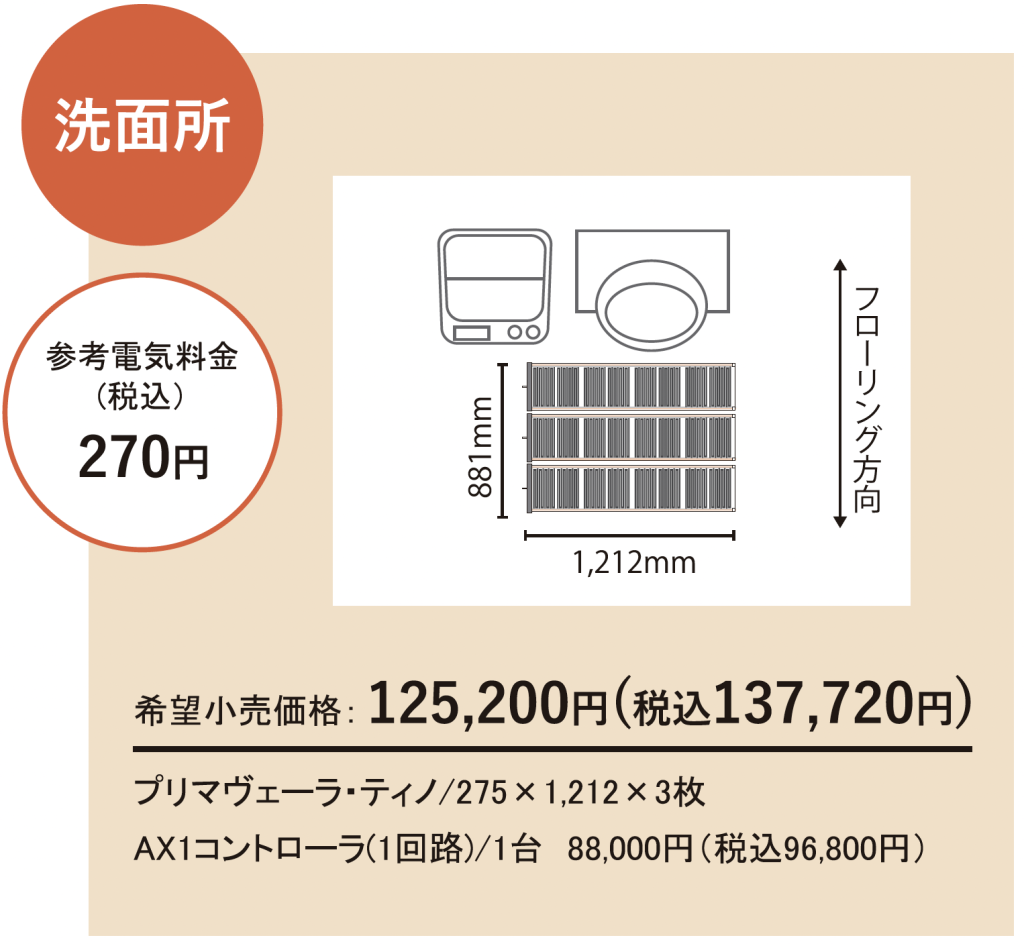

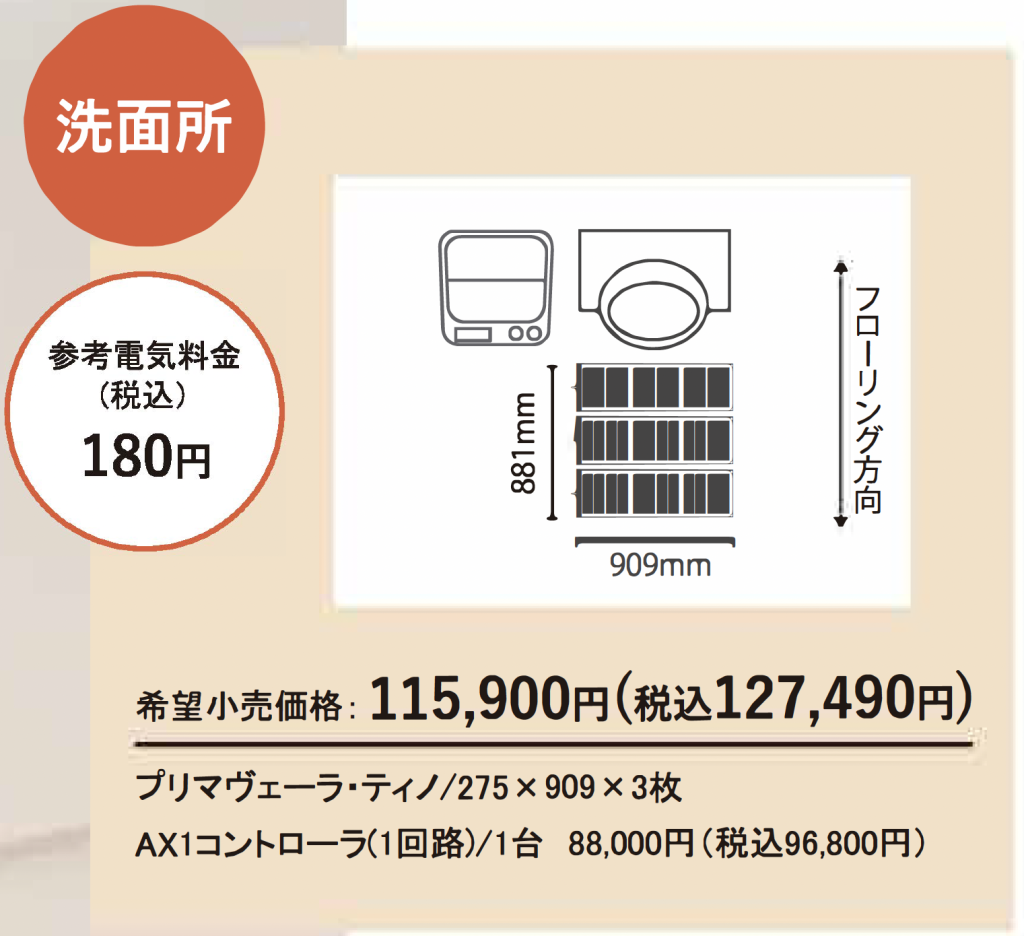

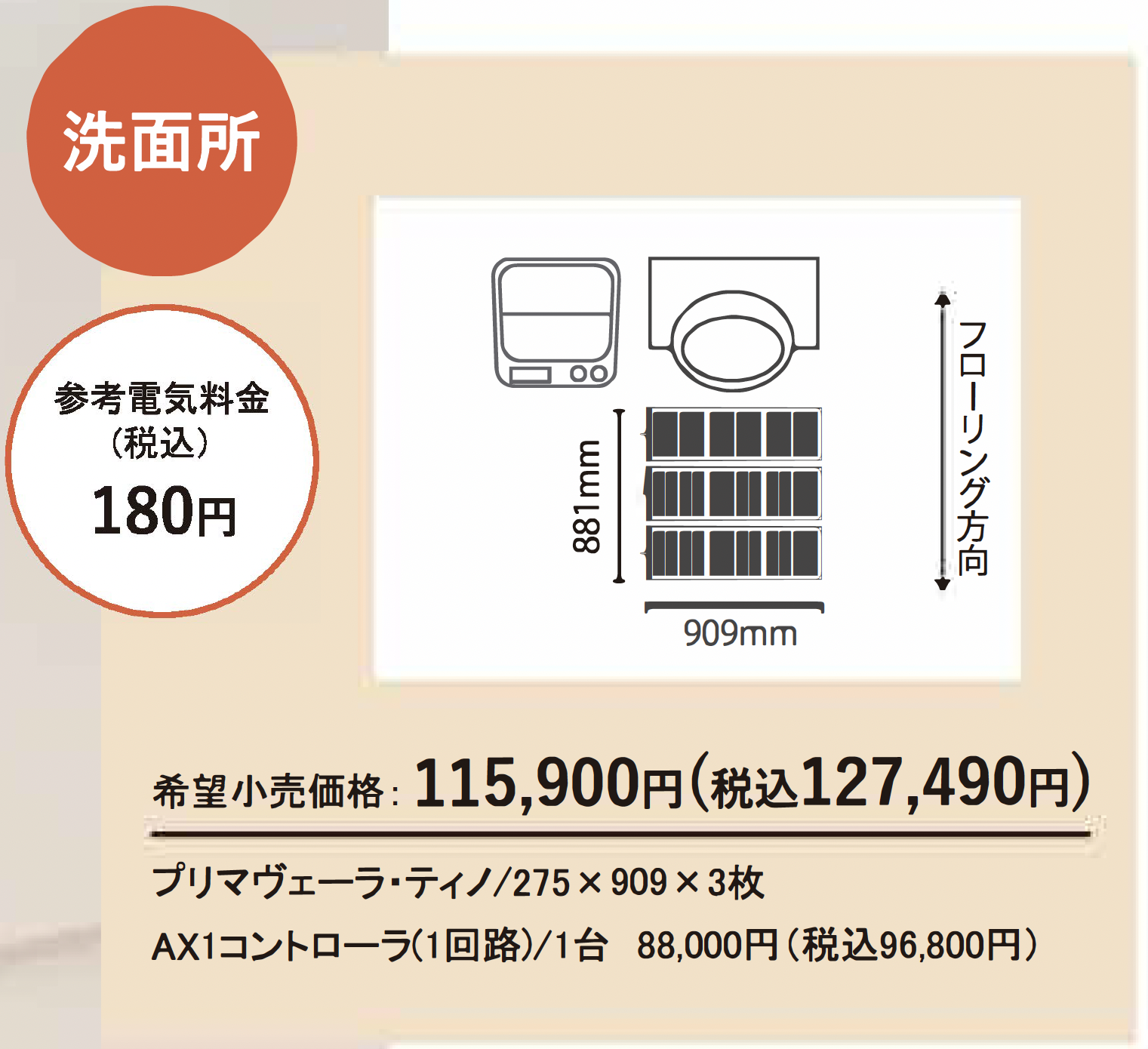

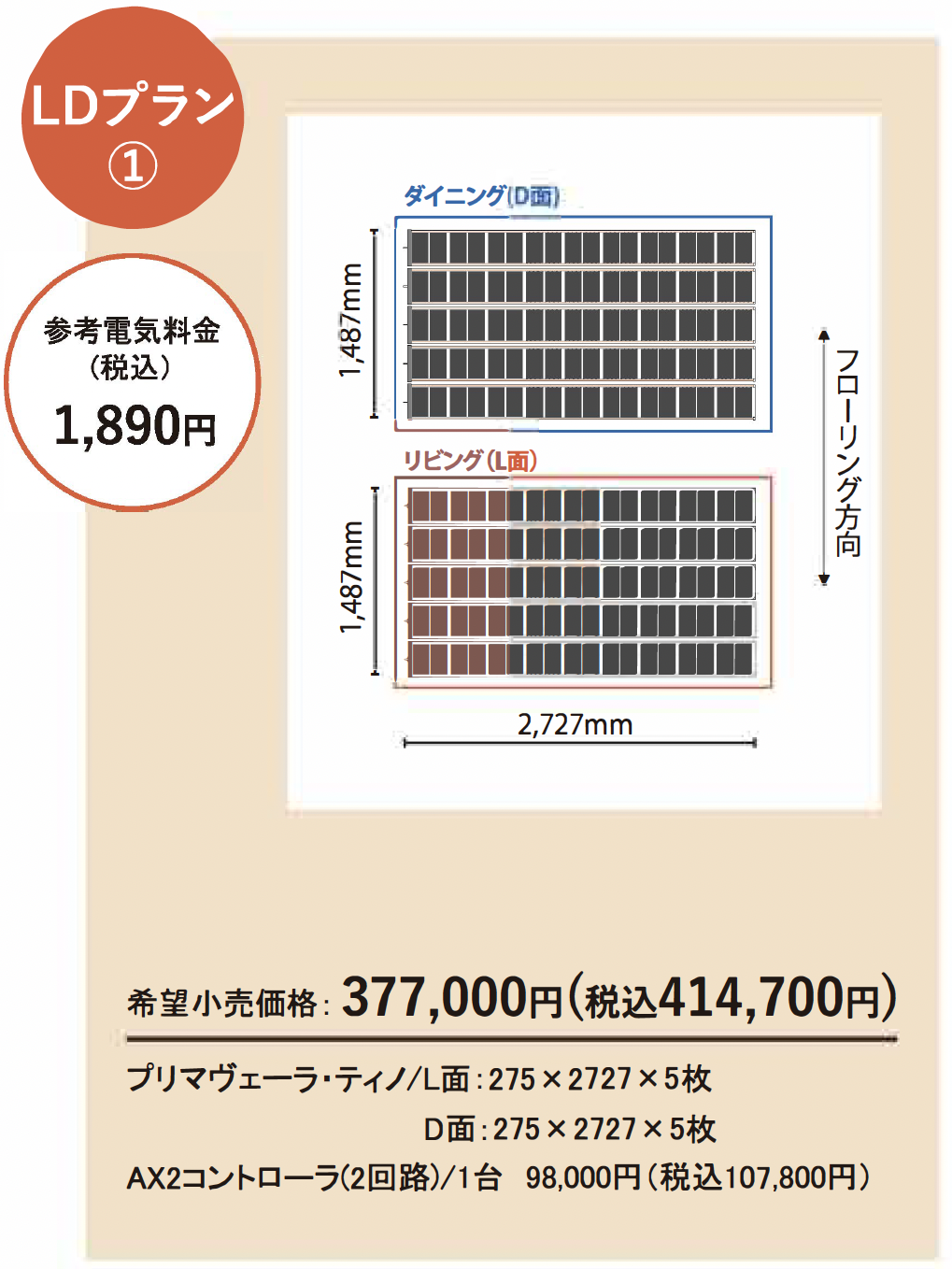

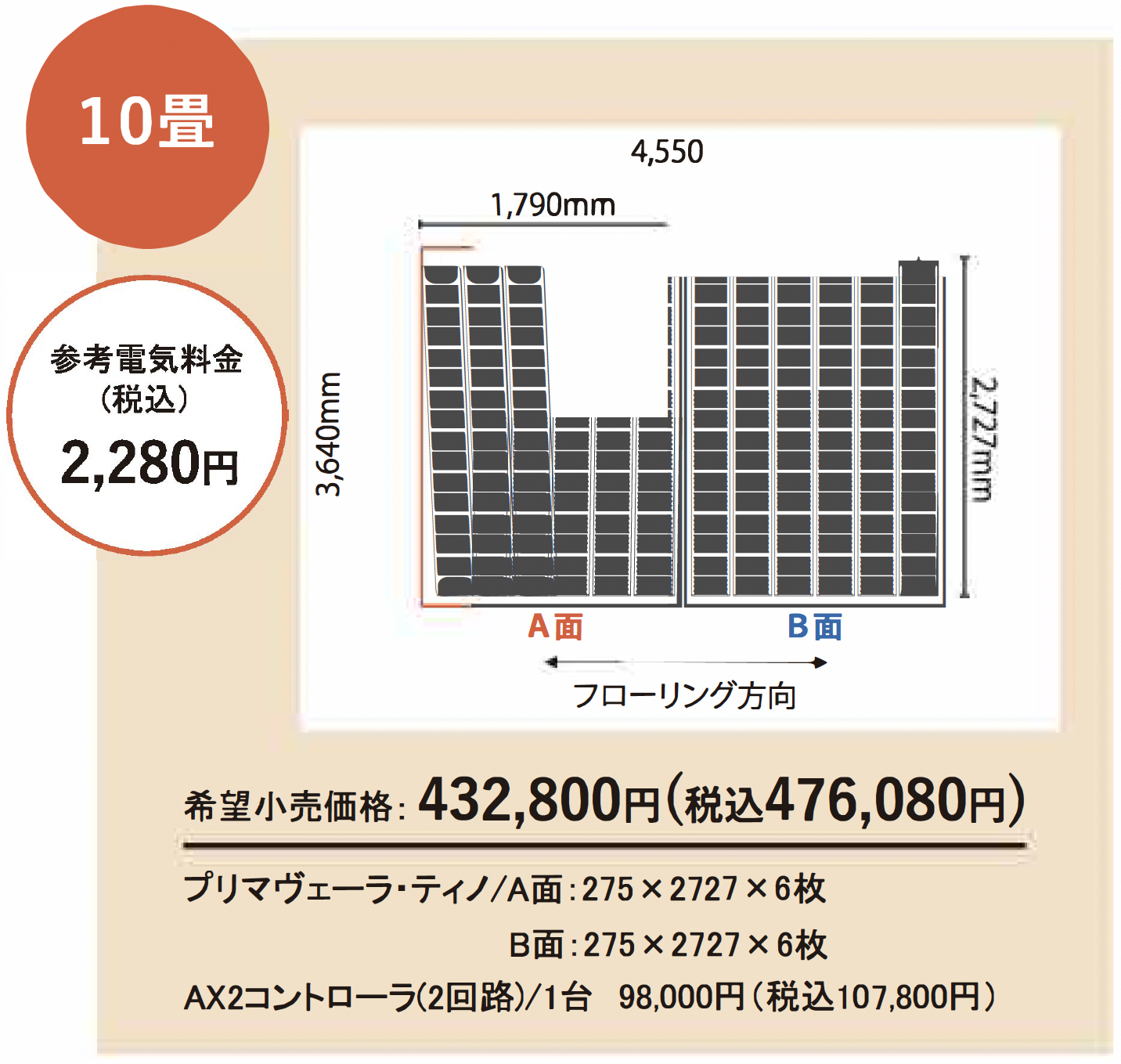

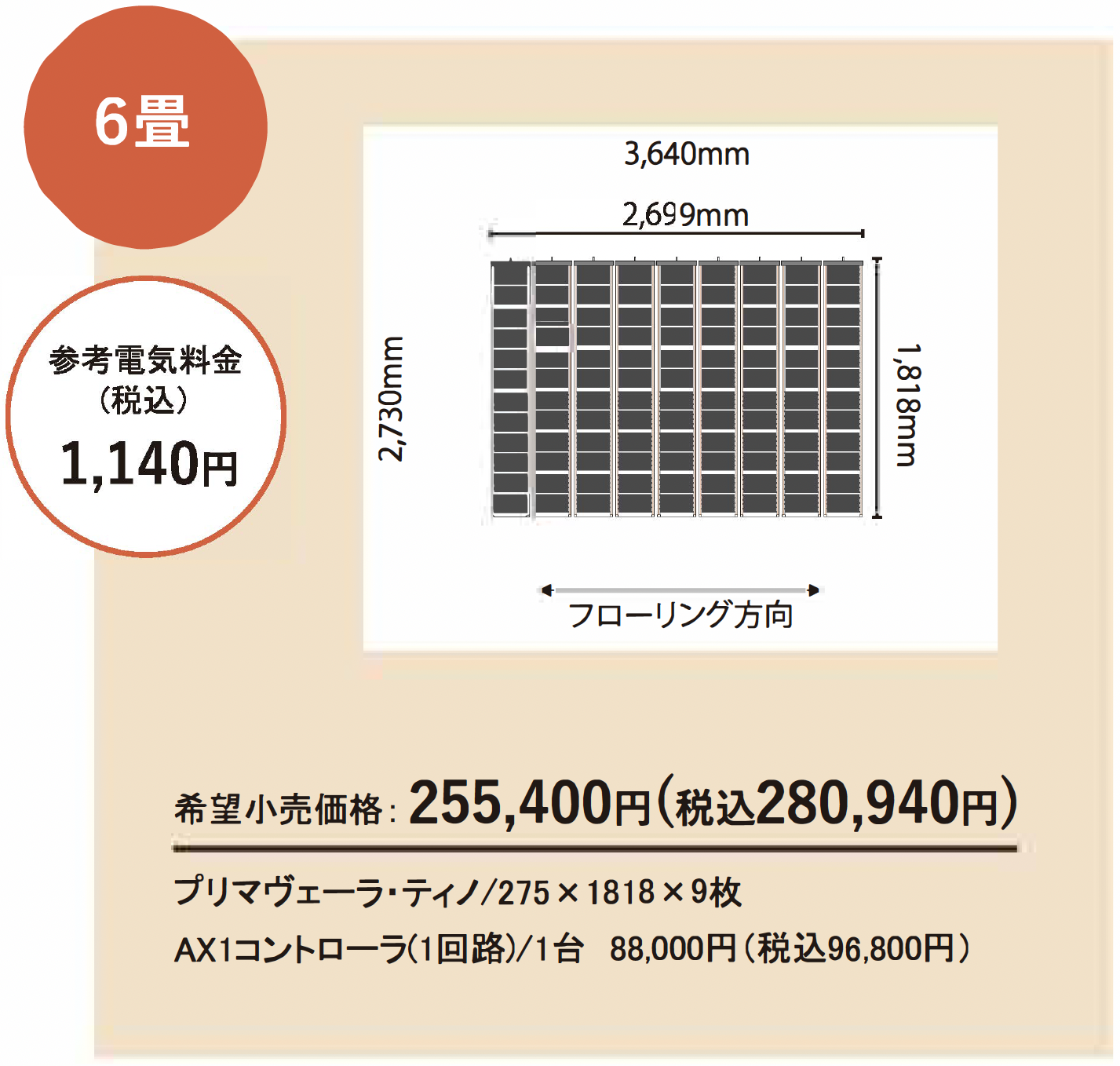

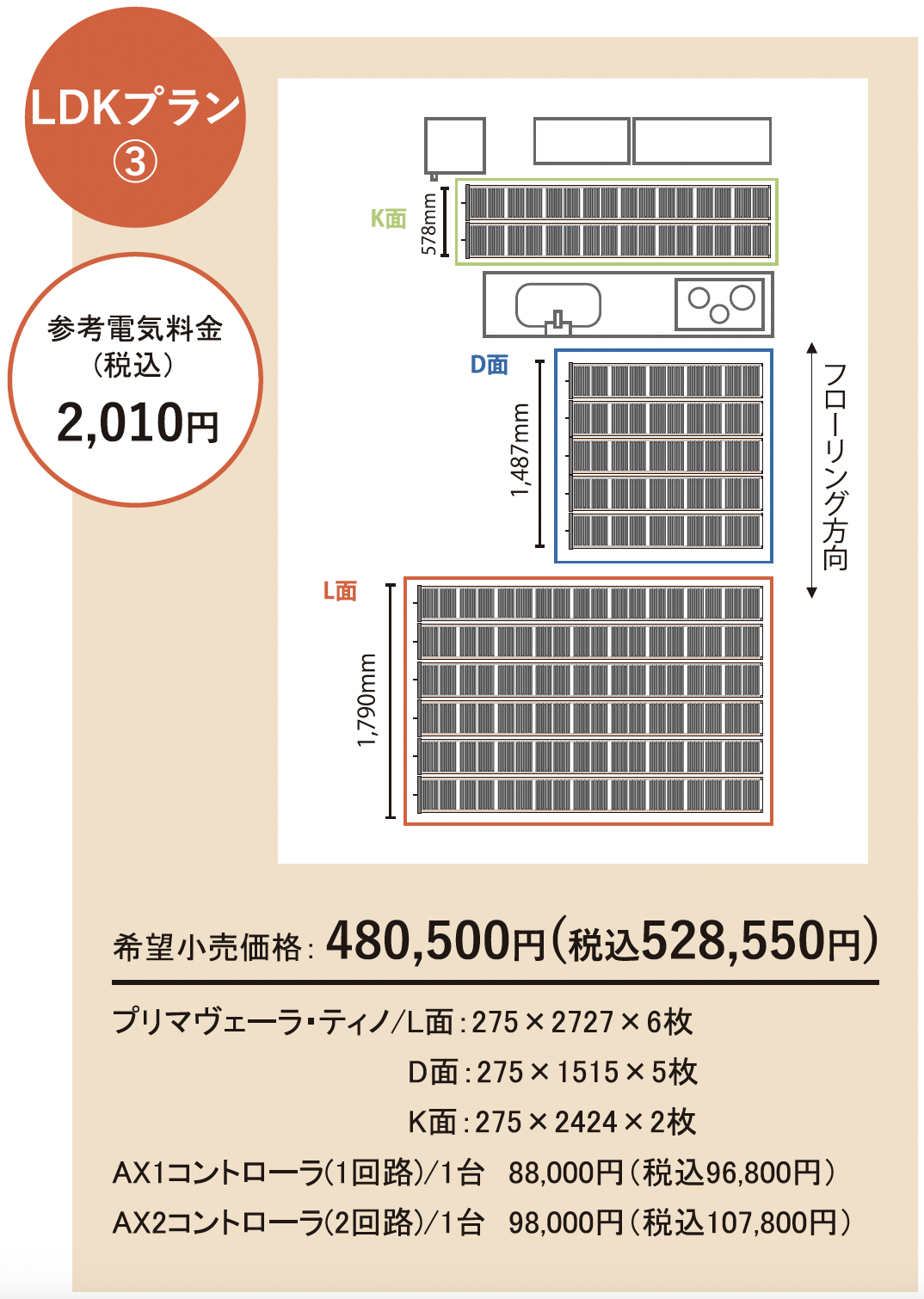

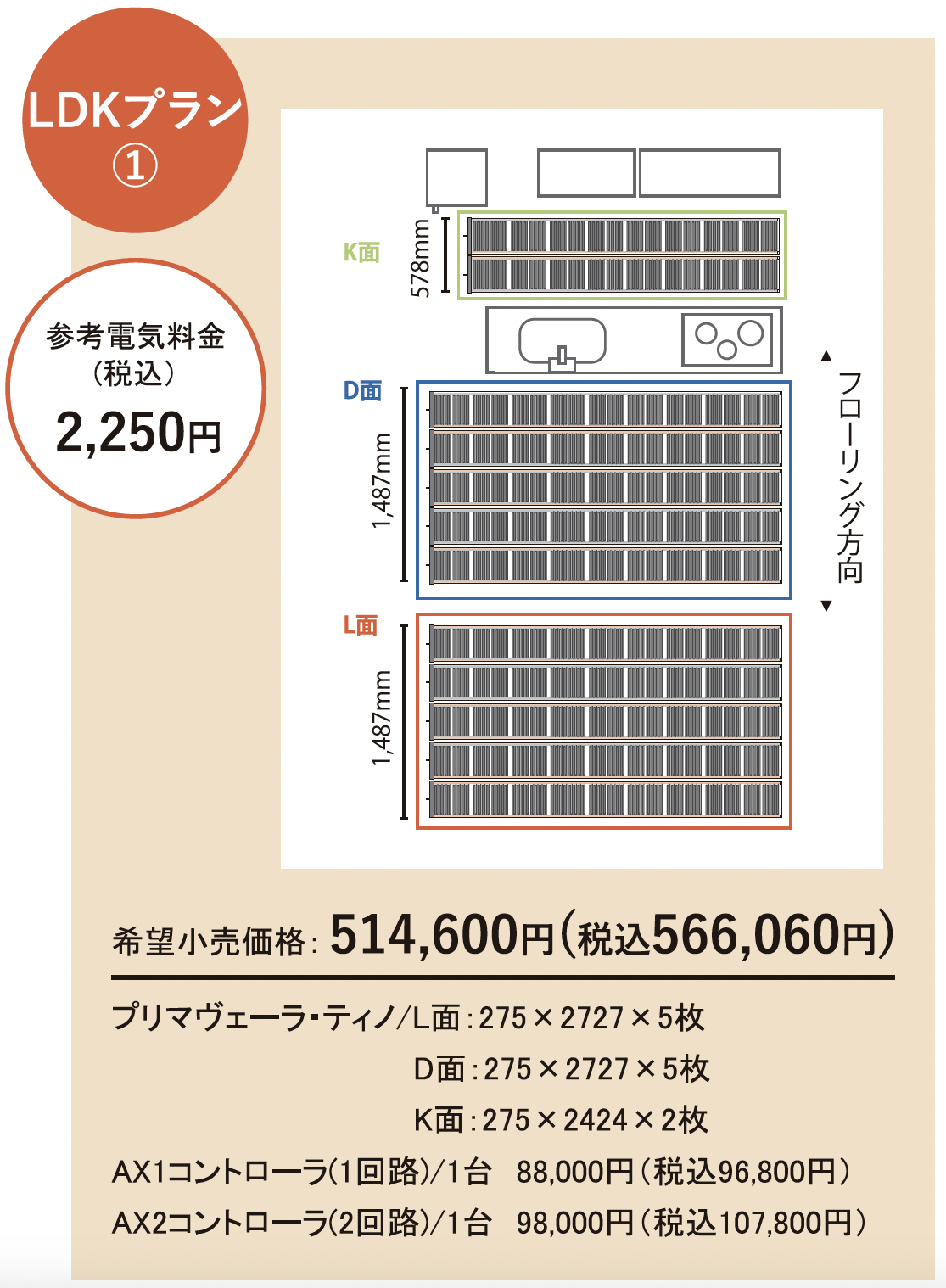

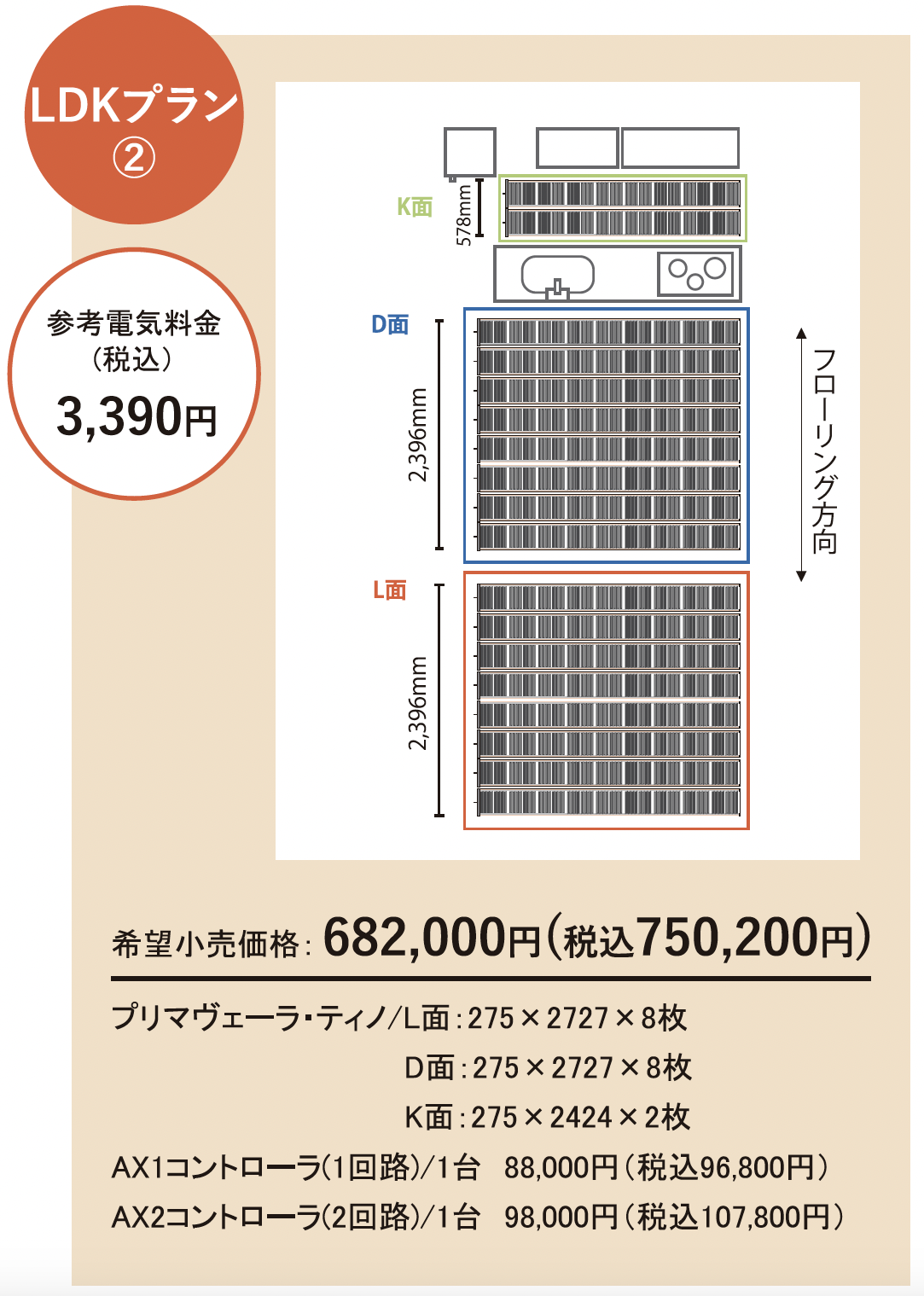

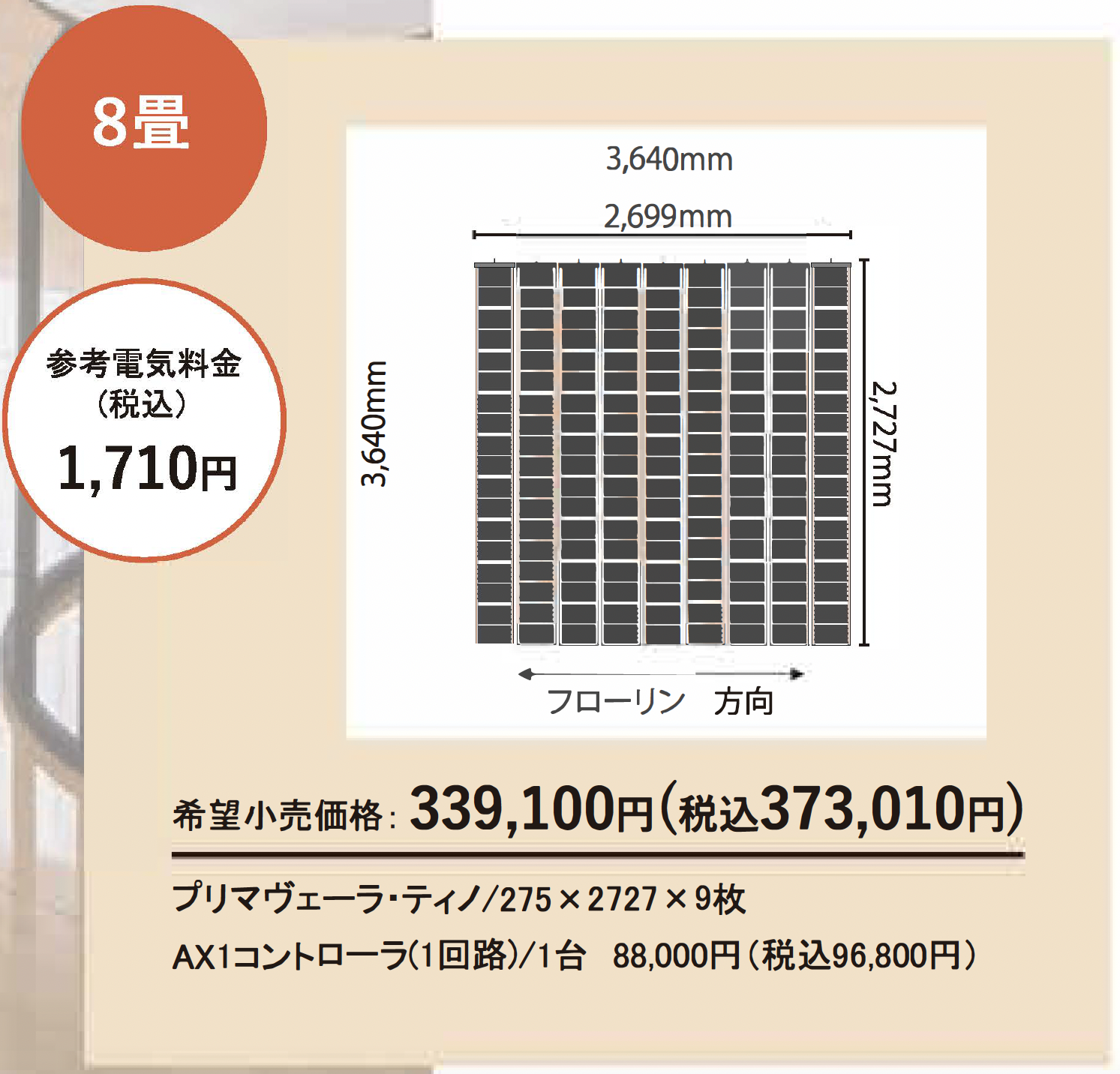

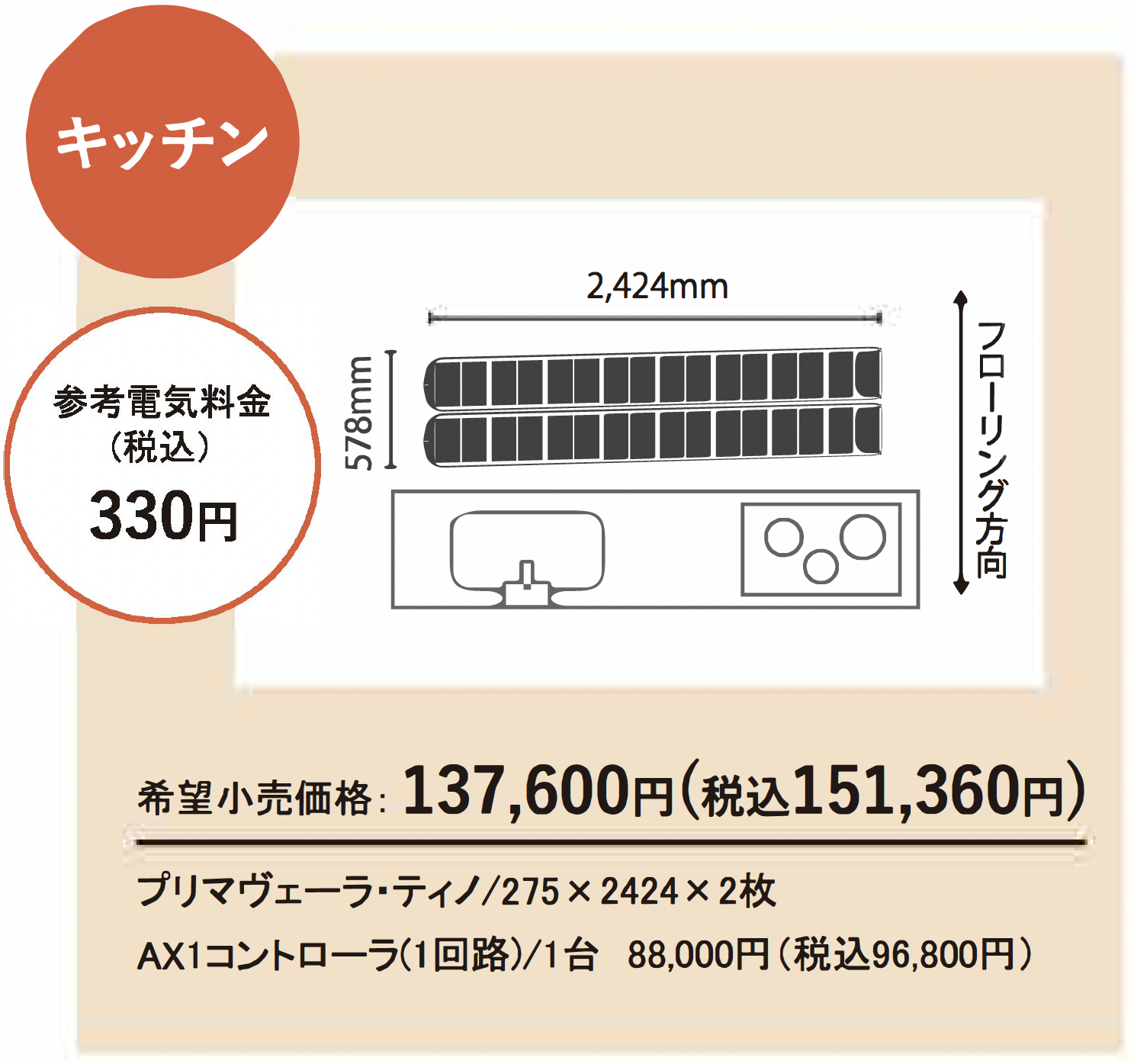

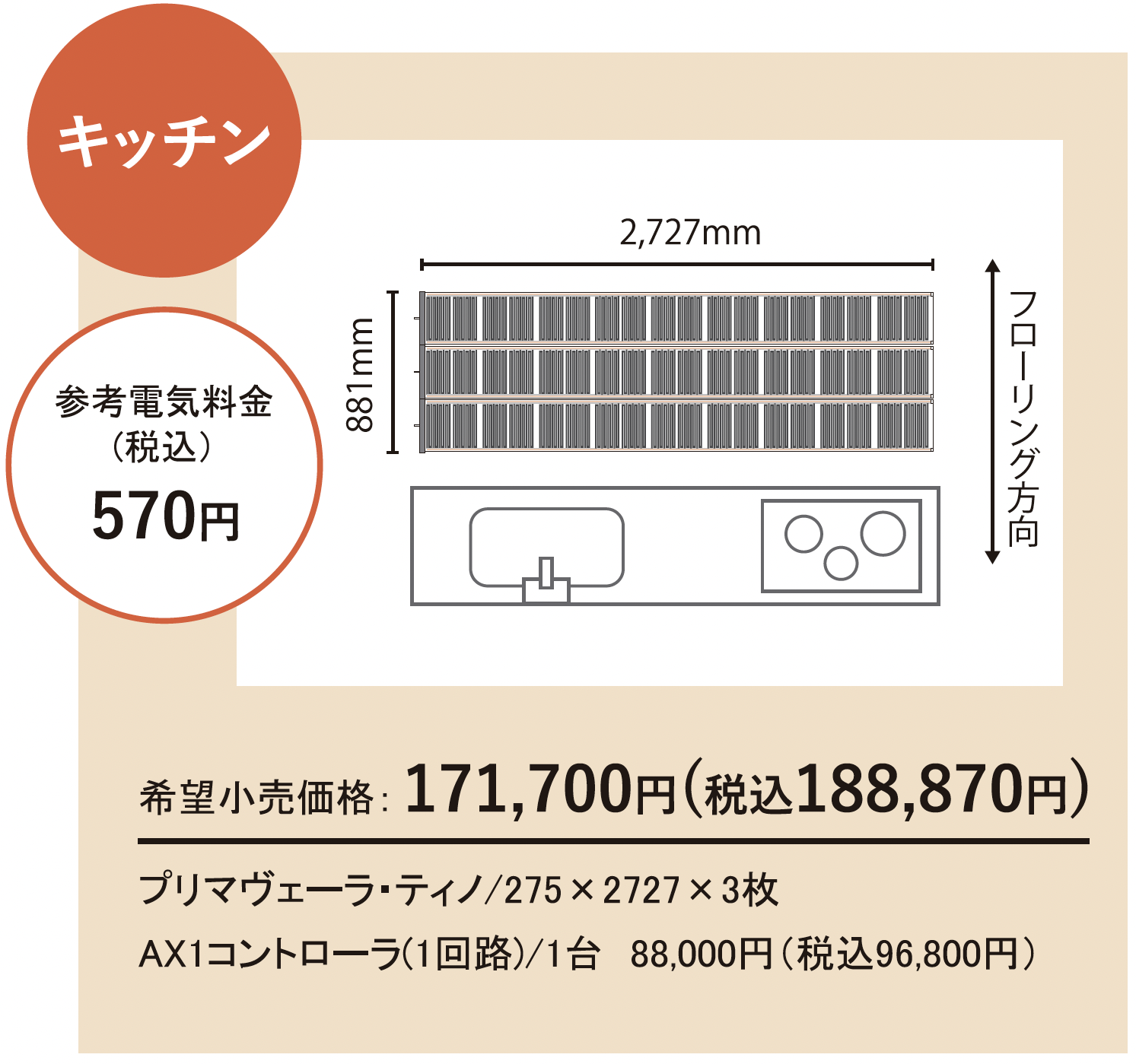

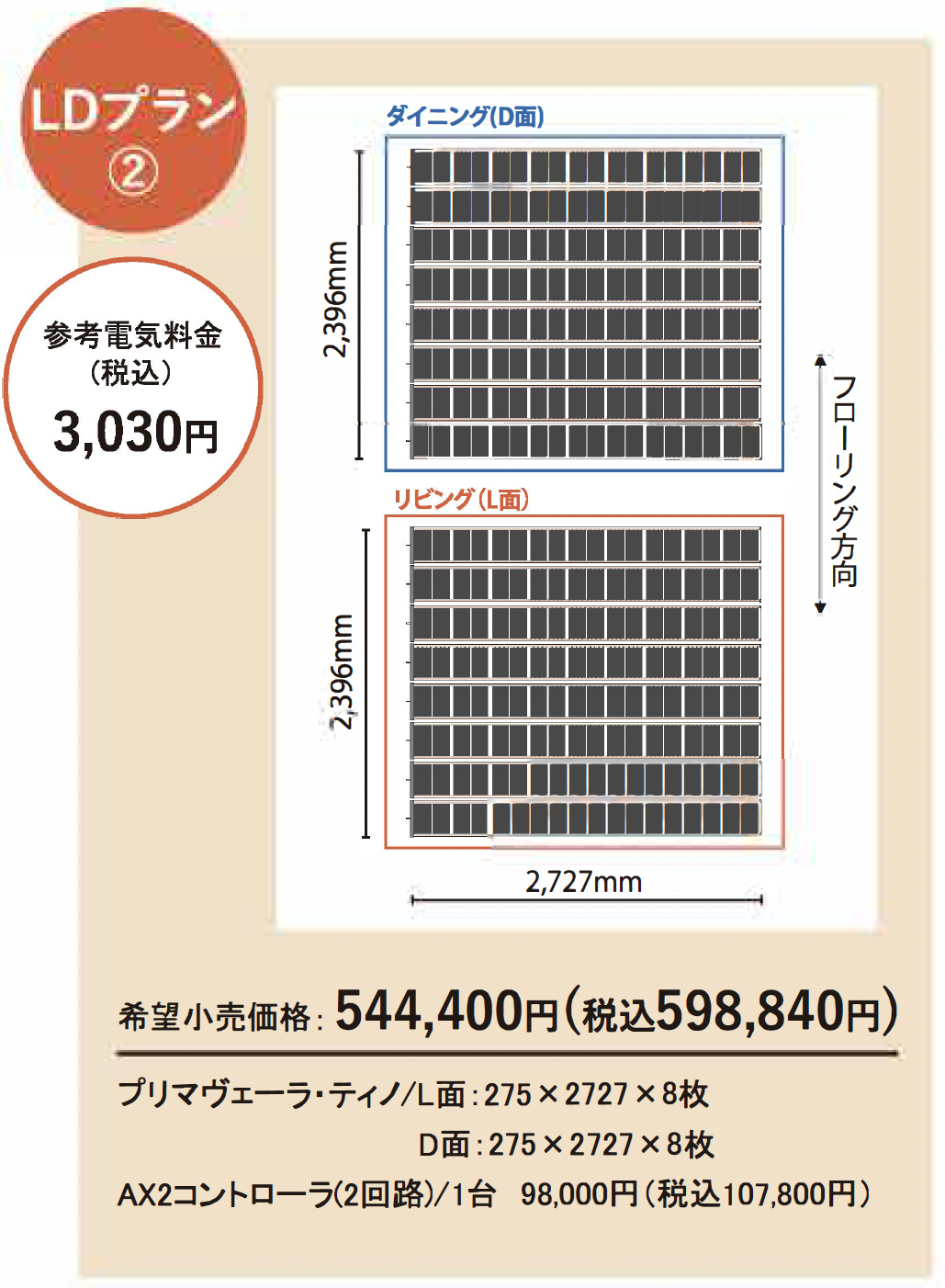

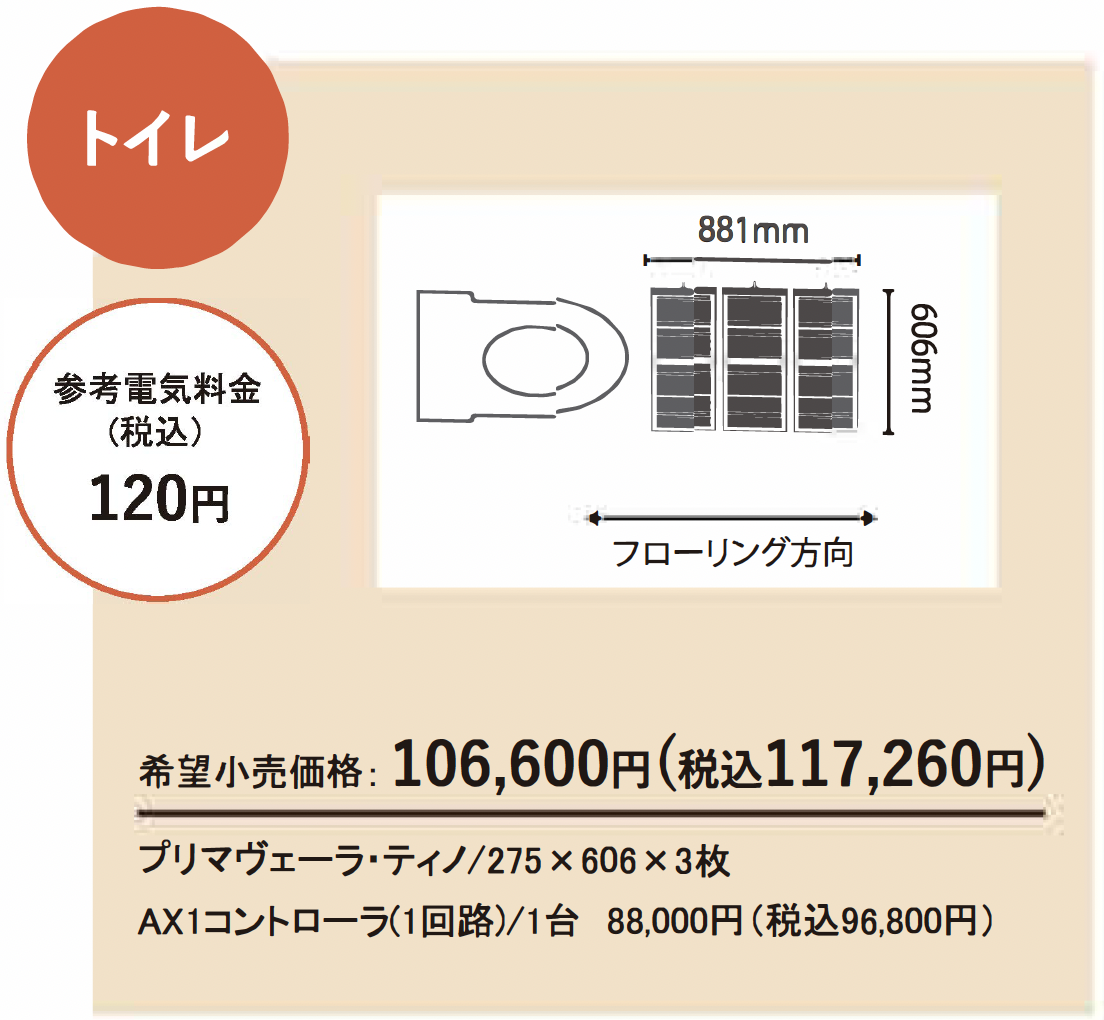

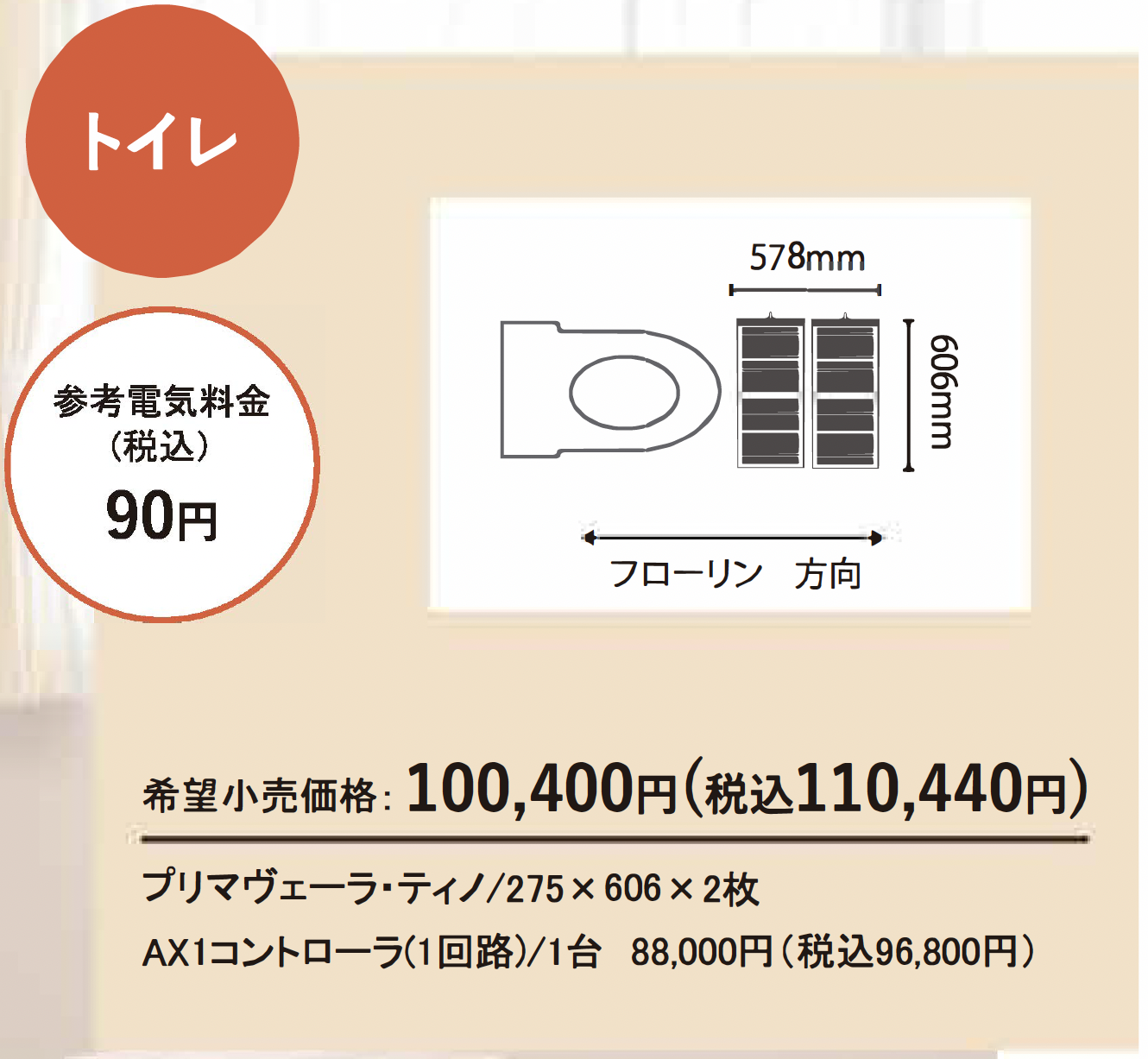

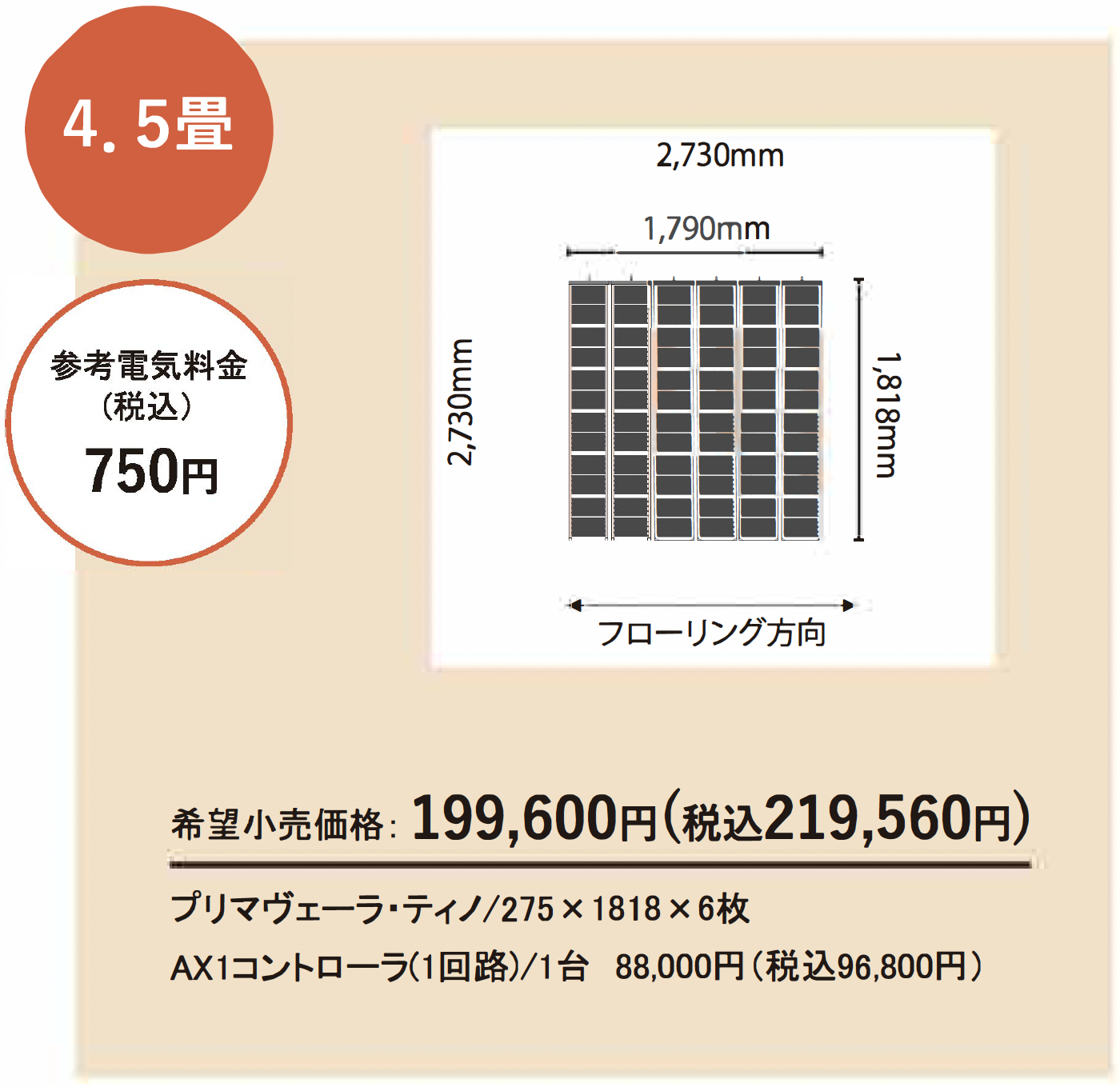

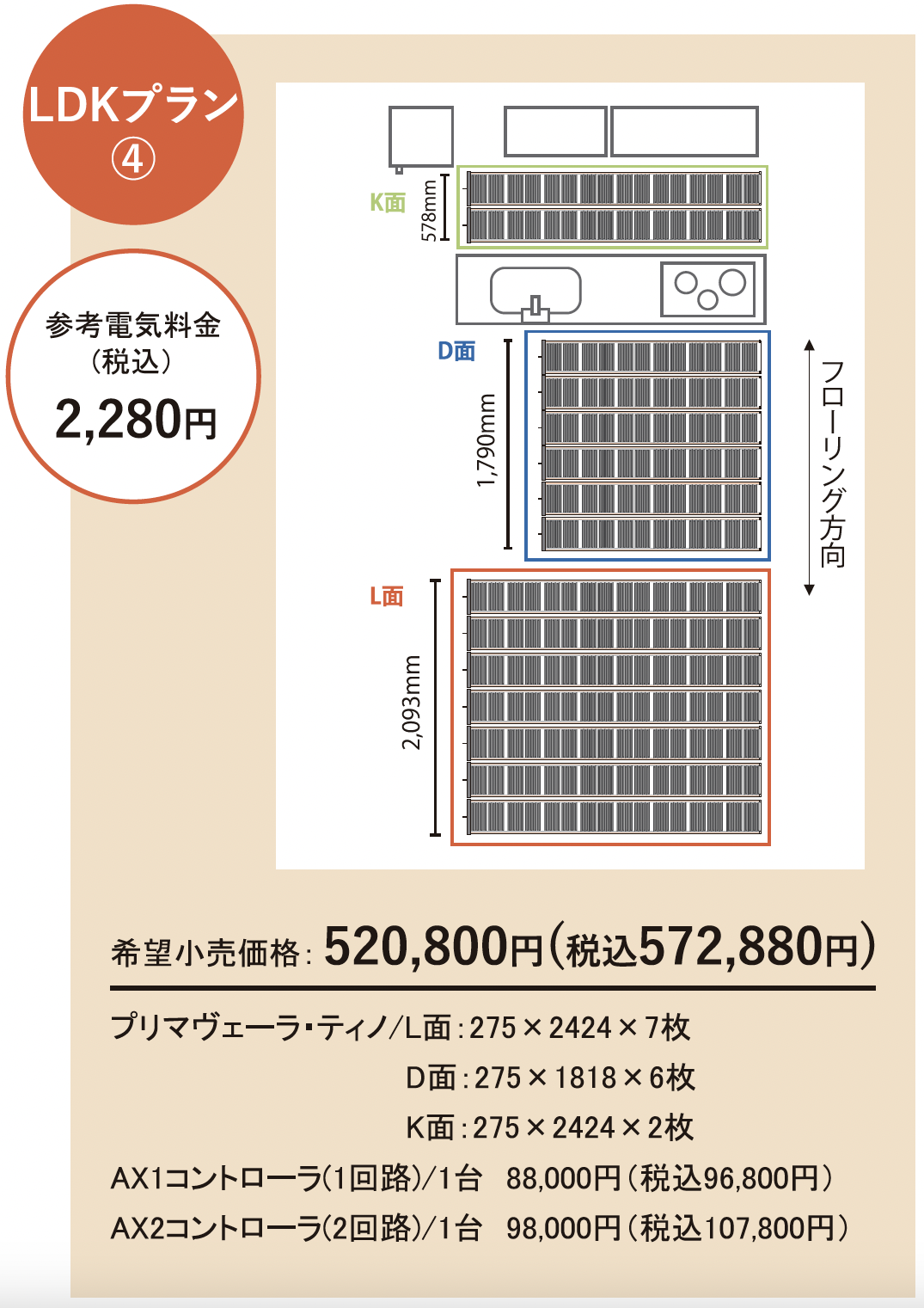

施工プラン
※参考電気料金の算出方法：1か月30日使用。1日8時間連続使用(レベル1)。電気代26円/kWh価格表
シート
|
【品番】 |
【製品名】 | 【サイズ】 | 【希望小売価格】 | 【設計電流(A)】 | 【消費電力(W)】 | 【抵抗値(Ω)】 |
|
TN2275(200V) |
TN2275_0303S | 275mm×303mm | ¥2,700 (¥2,970) |
0.09 | 18 | 2400.20 |
| TN2275_0606S | 275mm×606mm | ¥5,300 (¥5,830) |
0.17 | 34 | 1200.10 | |
| TN2275_0909S | 275mm×909mm | ¥8,000 (¥8,800) |
0.25 | 50 | 800.00 | |
| TN2275_1212S | 275mm×1212mm | ¥10,600 (¥11,600) |
0.34 | 68 | 600.00 | |
| TN2275_1515S | 275mm×1515mm | ¥13,200 (¥14,520) |
0.42 | 84 | 480.00 | |
| TN2275_1818S | 275mm×1818mm | ¥15,900 (¥17,490) |
0.50 | 100 | 400.00 | |
| TN2275_2121S | 275mm×2121mm | ¥18,500 (¥20,350) |
0.59 | 118 | 342.80 | |
| TN2275_2424S | 275mm×2424mm | ¥21,200 (¥23,320) |
0.67 | 134 | 300.00 | |
| TN2275_2727S | 275mm×2727mm | ¥23,800 (¥26,180) |
0.75 | 150 | 266.60 | |
| TN2275_3030S | 275mm×3030mm | ¥26,400 (¥29,040) |
0.84 | 168 | 240.00 | |
| TN2275_3333S | 275mm×3333mm | ¥29,100 (¥32,010) |
0.92 | 184 | 218.20 | |
| TN2275_3636S | 275mm×3636mm | ¥31,700 (¥34,870) |
1.00 | 200 | 200.00 | |
| TN2275_3939S | 275mm×3939mm | ¥34,400 (¥37,840) |
1.09 | 218 | 184.60 | |
| TN2275_4242S | 275mm×4242mm | ¥37,000 (¥40,700) |
1.17 | 234 | 171.40 | |
| TN2275_4545S | 275mm×4545mm | ¥39,600 (¥43,560) |
1.25 | 250 | 160.00 | |
| TN2275_4848S | 275mm×4848mm | ¥42,300 (¥46,530) |
1.34 | 268 | 150.00 |

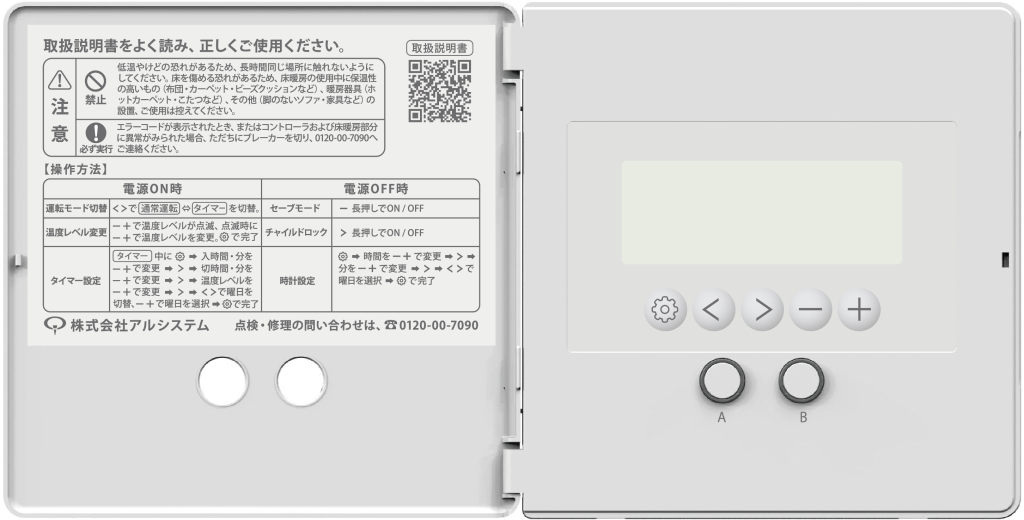

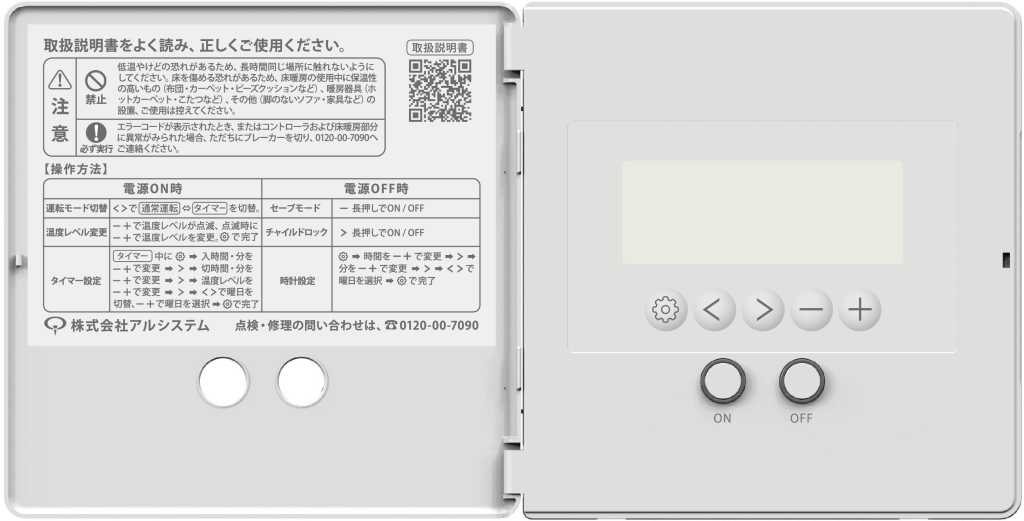

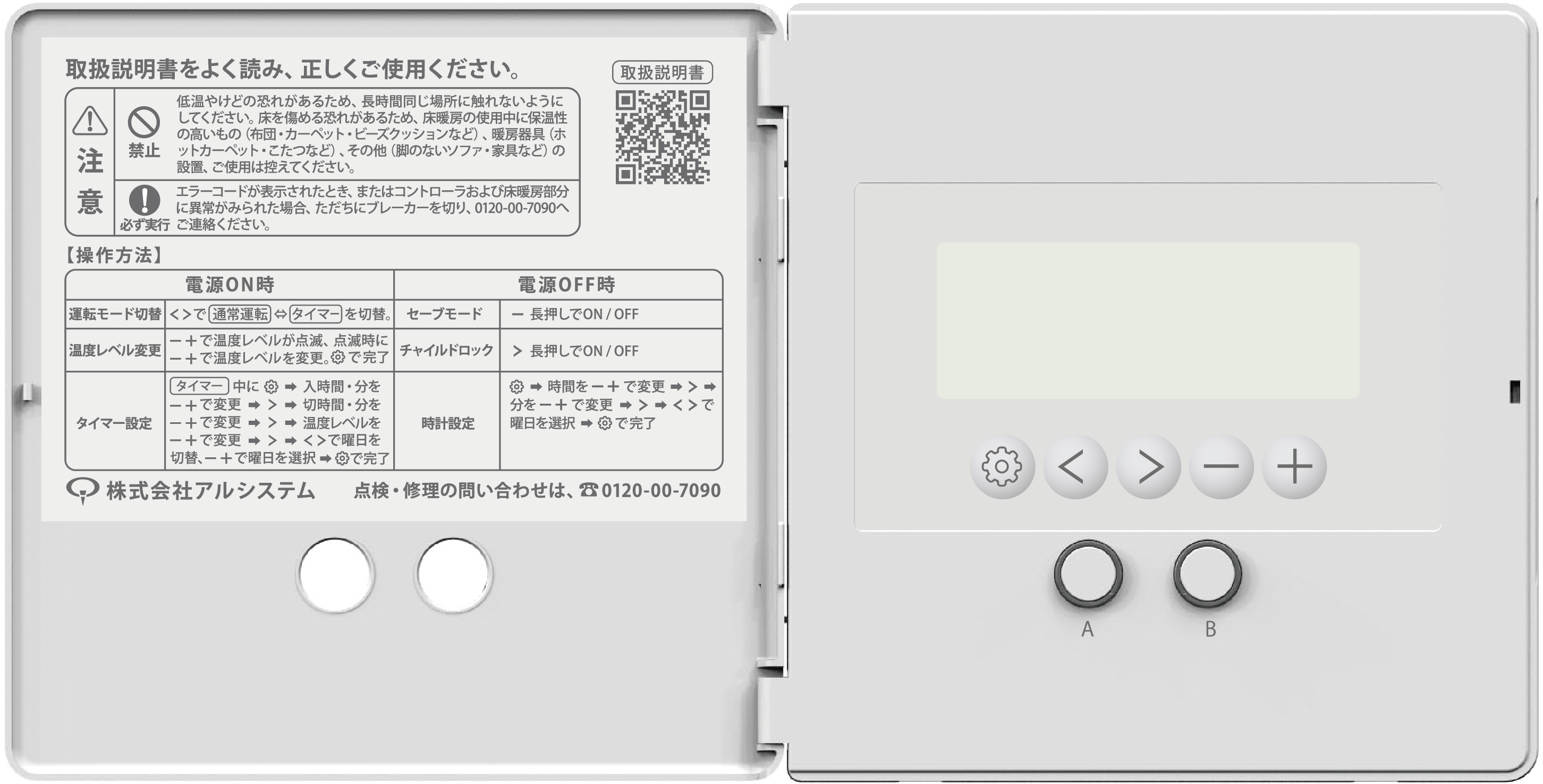

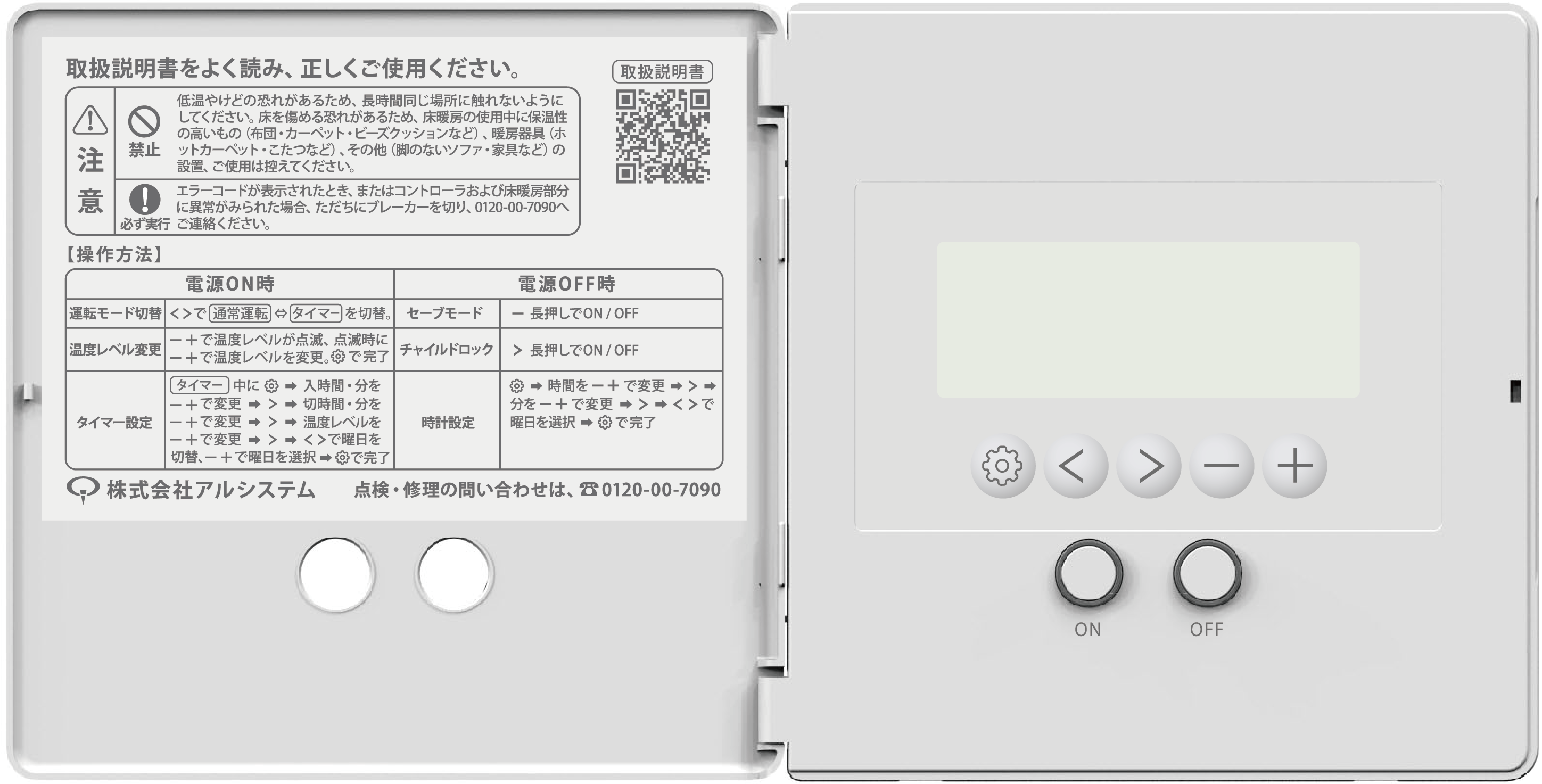

コントローラ
| 【製品名】 | 【希望小売価格】 |
| HK1コントローラ(1回路) | ¥66,000(¥72,600) |
| HK2コントローラ(2回路) | ¥71,500(¥78,650) |

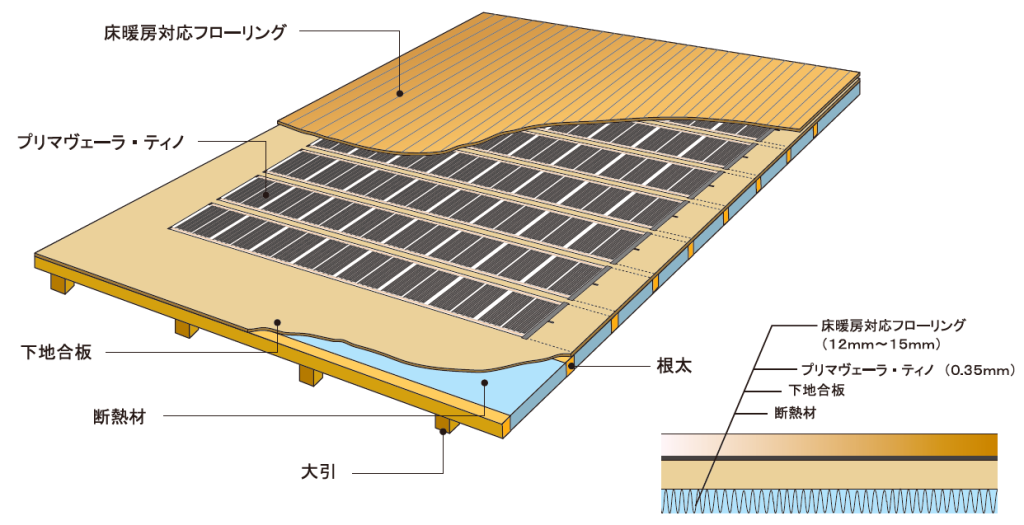

概要図・断面図
製品仕様(共通)

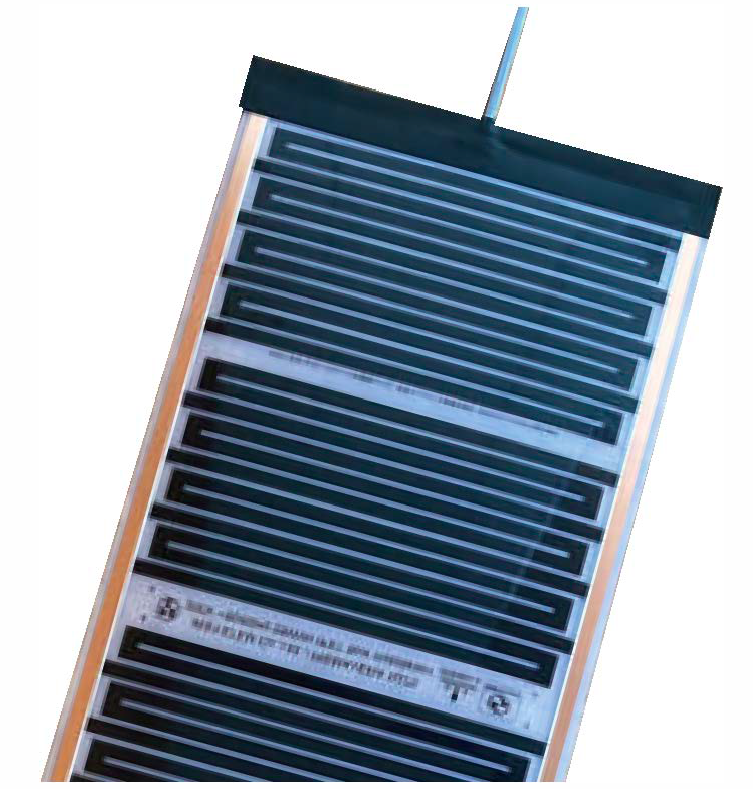

シート
| 定格 | 単相三線200V |
| 周波数 | 50Hz／60Hz |
| 許容電源 | AC180V〜220V |
| 耐電圧 | AC1500V 1分間(電源線ーアース線) |
| 絶縁抵抗 | 1000MΩ以上(電源線ーアース線) |
| 外形寸法 | 幅275mm×長さフリー(303mmピッチ)×厚さ0.35mm |
コントローラ
| 型番 | HK1/HK2 |
| 操作方法 | プッシュ操作方式 |
| 表示 | LCD表示 |
| 制御方式 | 1ゾーン制御／2ゾーン制御 |
| 制御電源 | AC200V 50or60Hz |
| 定格 | AC200V 12A(抵抗負荷)×1／AC200V 12A(抵抗負荷)×2 |
| 消費電力 | 4W以下 |
| 設定温度 | 7段階の通電制御方式 |
| 寸法 | W：116mm×H:120mm×D:50.4mm |
| 標準取付 | JIS2個口スイッチボックス ノックアウトは全開放、垂直取付 |
| 設置環境 | -10〜40℃・40〜85％RH(ただし結露しないこと) |
安全な仕組の紹介
当社では「プリマヴェーラ・ティノ」を初めてお使いのお客様に対して、現場にて施工方法の説明を行っております。
また、出荷時には全数検査を行うことで、お客様のお手元に届く前に、製品不良の確語・別商材の納品を防ぎます。
- 出荷前検査
製造時には全数、通電検査を行っております。
梱包時にはサイズや枚数などに間違いが無いよう、
梱包前検査を行っております。 - 現場施工説明
初めて施工される施工店様・電気工様でも安心です。
効率的な施工方法を説明します。
直接話すと小さな思い違いも解消されます。 - 完工検査の実施
安全な状態でご使用いただくための確認です。
合成抵抗値測定と昇温検査を行い、
配線に間違いがないかを確認します。
検査後は、「床暖房検査表」へのご記入、ご返却をお願いいたします。
安全に関する注意事項
以下の内容により起きたあらゆる事象について、当社は責任を負いかねます。
- 施工は必ず同梱の施工要領をお読みのうえ、行ってください。
誤った施工、使用方法は感霊や火災を招くことがあります。 - 電気工事は必ず電気事業法、電気工事士法に基づいた有資格者にて実施してください。
また、当システムは過電流遮断器、漏電遮断器の取付を必ず実施してください。 - 敷設個所での睡眠など、長時間の接触は避けてください。
低温やけどや脱水症状を起こす恐れがあります。 - 床暖房の上に以下のものを置かないでください。
●床面に接する面が大きいもの（タンス、ソファー、食器棚など）
●スプレー缶
●保温性の高いもの（布団、カーペット、座布団など）
●ピアノ - 床暖房敷設個所では以下のことは行わないでください。感電、破損、ひび割れなどが生じます。
●床に釘などを打たないでください。
●ホットカーペットやコタツなど、仕上げ材を暖める暖房器具との同時使用はしないでください。 - 敷設個所に大量の液体がこぼれた場合はただちに電源をお切りいただき、すぐにふき取ってください。
濡れたまま使用しますと漏電・感電の恐れがあります。
